تصاویر میکروسکوپی

آزمایشگاه متالو گرافی دانشگاه سهند  کلاس گروه صبح دانشجویان متالورژی دانشگاه بناب

تصاویر مربوط به متالو گرافی فولاد مارتنزیتی و چدن خاکستری را میتوانید از لینک های زیر دانلود کنید.

برای دانلود روی گروه مربوطه کلیک کنید

گروه اول    گروه دوم     گروه سوم     گروه چهارم   گروه پنجم    گروه ششم    گروه هفتم    گروه هشتم

تصاویر متالوگرافی

تصاویر متالوگرافی کلاس بعد از ظهر

تاریخ : 26 آذر 1394

نمونه متالوگرافی : مارتنزیت و چدن چاکستری

جزوه شکل دادن فلزات

بخش نورد از جزوه خانم دکتر جعفری را میتوانید ازطریق لینک زیر دانلود کنید

لینک دانلود

تصاویر متالو گرافی

تصاویر  آزمتالوگرافی  گروه A  مربوط به متالوگرافی فولادها

در بزرگنمایی  x500 و x1000

لینک دانلود

فناوری انجماد سریع

یکی از مباحث مطرح در علم مهندسی مواد و متالورژی موضوع فناوری انجماد سریع است. سردشدن سریع مذاب (^oc/s 10³-10¹²) در فناوری­ انجمادسریع، به اتم‌های مذاب فرصت کافی جهت تشکیل ساختار بلوری بر اساس دیاگرام تعادلی را نداده و منجر به تغییرات ترکیبی و ریزساختاری در ماده می­ شود که از آن جمله می­ توان به افزایش حد حلالیت محلول­ جامد، یکنواختی ترکیب شیمیایی، کاهش میزان جدایش، ریزشدن دانه ­های بلوری، تشکیل فازهای بلوری و غیربلوری (آمورف) نیمه پایدار اشاره کرد. چنین دگرگونی در ساختار داخلی ماده باعث تغییر و بهبود خواص فیزیکی، شیمیایی، مکانیکی و مغناطیسی ماده در مقایسه با خواص مواد فرآوری شده به روش­های متداول تولید می­ شود. ویژگی های جدید بوجود آمده در مواد انجماد سریع یافته باعث جذب مراکز علمی و صنعتی جهت تحقیق و پژوهش بر روی این مواد در طی سال های اخیر شده است.

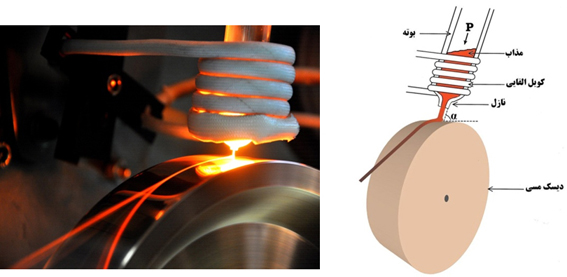

فرایند مذاب ریسی با دیسک مبرد (Chill Block Melt Spinning) یکی از متداول‌ترین روش‌های انجماد سریع جهت تحقیق و تولید نوارهای باریک و طویل بطور مستقیم از مذاب می­ باشد. در این فرایند که طرح شمایی آن در شکل زیر نشان داده شده است، جریان مذاب خارج شده از یک نازل، بر روی سطح خارجی یک دیسک مبرد چرخان قرار گرفته و لایه نازک منجمد شده در سطح دیسک، با چرخش دیسک بصورت نوار پیوسته‌ای از سطح آن جدا می‌شود.

جهت مطالعه بیشتر در این زمینه می توانید به کتاب "فناوری انجماد سریع و کاربرد آن در تولید مواد آمورف و نانوبلوری" تالیف شده در گروه پژوهشی متالورژی جهاد دانشگاهی شریف مراجعه فرمایید.

نابجایی در ساختار بلور و انواع آن | Dislocation

تعاریف:

ساختار بلوری:

ساختار بلوری به ساختار و جهت گیری اتم ها، یون ها، و یا مولکول‌های داخل بلور جامد یا مایع گفته می‌شود. کاربرد این اصطلاح در علم بلور شناسی و کانی شناسی می‌باشد. ساختار به شدت مرتب بلورها از طبیعت به متقارن اجزاء تشکیل دهنده آن نشات می‌گیرد.

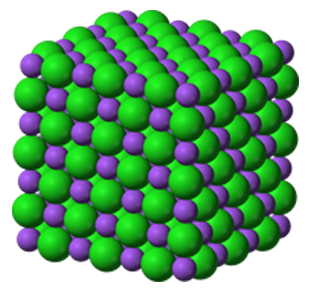

Crystal structure of sodium chloride - table salt

نابجایی:

نابجایی ها یکی از مفاهیم فیزیکی در بلوشناسی هستند که به نقایص خطی شبکه مربوط میشوند، مفهوم نابجایی بلوری توسط تیلور، ارووان و پولانی (۱۹۴۳) معرفی شد اما خواص مومسان(پلاستیک) نابجایی‌ها در محیط‌های پیوستهٔ همسانگرد از سال ۱۹۰۵ شناخته شده بودند.

مشاهده نابجایی در TEM

برداربرگرز:

برداری است که جهت و میزان اعوجاج حاصل از وجود یک نابجایی در یک ساختار بلوری را نشان می دهد. در نابجایی لبه ای بردار برگرز عمود بر خط نابجایی است و در نابجایی پیچی در راستای خط نابجایی است.



جزوه شکل دادن خانم دکتر جعفری

این جزوه فقط مربوط به فرآیند های شکل دهی (اهنگری) میباشد.

جهت دانلود بر روی لینک دانلود مستقیم کلیک کنید:

لینک دانلود مستقیم
